Esquema fonte hurricane 4.160

Hurricane 4.160,  só fonte

Esquema em pdf

Módulo Hurricane modo TURBO

AUMENTANDO A POTENCIA DO SEU MÓDULO

Ligue um resistor de 1K ou 2k2 1/4w nos pontos de mesma cor,

e sinta a diferença do som do seu amplificador.

O áudio espacial é descrito pela empresa como a “qualidade de som líder da indústria”. Compatível com, tecnologia de som surround, ele permite que os artistas ofereçam “experiências imersivas de áudio para os fãs com som e nitidez multidimensionais”

Veja também no Youtube

Obrigado pela visita!

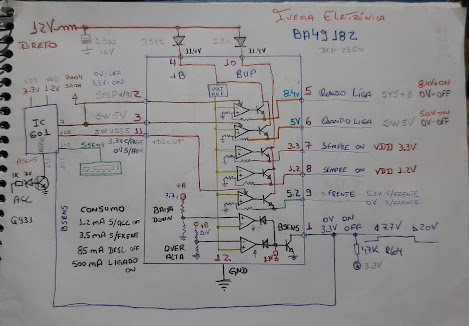

Regulador de tensão BA49182

Regulador do pioneer deh-2350

OBRIGADO PELA VISITA



Testador de membrana de microondas ivega

 Teste de membrana

esquema eletrônico

Lista de componentes: 3 circuito integrados CD4069 1 transistor BC337 (pode usar também um NPN de uso geral) 13 leds vermelhos (https://www.baudaeletronica.com.br/led-retangular-vermelho-3mm.html ) 13 resistores 2m2 1/4w (vermelho,vermelho,verde) 2 resistores 2K2 1/4w (vermelho,vermelho,vermelho) 1 Trimpot 100K 1 capacitor 100mf 16v 1 capacitor 0.1 mf DIP Switch 8 vias DIP Switch 6 vias Buzzer 5V Conector de microondas 13 vias (tirar de sucata) Placa de Circuito Impresso Padrão Tipo Trilha 2,8x12,9 cm https://bit.ly/3syxpEO Fonte 5V , qualquer amperagem

Obrigado pela visita

Como fazer duas entradas auxiliar radio Pioneer



Esquema do circuito usando um CD4052 para fazer o chaveamento do sinal

A alimentação do circuito e a mesma do processador de áudio

Os pontos onde esta marcado é o sinal da tensão de sintonia para acionar o circuito

Receptor de bluetooth

Vídeo explicando como se faz

Obrigado pela visita.

Esquema fonte SobreCarga

 Fonte sobrecarga

Baixar em PDF

Obrigado pela visita .

Circuito dispenser automático de álcool gel

 Dispenser de Álcool gel automático

Esquema em PDF

SENSOR DE PRESENÇA INFRAVERMELHO COM AJUSTE AUTOMÁTICO

 Sensor de obstaculo infravermelho AUTOMÁTICO

R1 = 470R      amarelo, lilas, marrom

R2 = 22K        vermelho, vermelho, laranja

R3 = 1K          marrom, preto, vermelho

R4 = 1M         marrom, preto, verde

R5 = 560K      verde, azul, amarelo

C1 = 10 MF  25V   capacitor eletrolitico

C2 = 100 MF  25V  capacitor eletrolitico

D1 = LED INFRA VERMELHO (pode usar de controle remoto)

Q1 = FOTO TRANSISTOR  TIL78

LED 1 = LED VERMELHO

U2 = 1N4148  diodo

U1 = LM358   circuito integrado

Este circuito pode funcionar também com 5V , só substituir R1 por 120R, R3 por 470R

R2 pode pode aumentar para 47K , fica mais sensivel, ou 10K menos sensivel

R4 de 1M serve para histerese do circuito, ele ajuda na mudança de estado do comparador, quando a tensão no pino 3 fica próxima do pino 2 ele joga tensão negativa , faz com que o comparador tenha uma mudança de estado mais precisa.

R5 polariza U2, e tambem descarrega C1 lentamente para que a tensão de referência acompanhe a tensão do foto transistor em menos 0.4V quando a iluminação ambiente alterar.

U2 serve para dar uma queda de tensão de 0.4 V a menos da tensão do foto transistor que é amplificada no pino 5 do U1 pelo seguidor de sinal e essa  mesma tensão com uma corrente maior sai dos pinos 6 e 7 e volta para o pino 2, que  é a tensão de referência do comparador, quando a tensão no pino 3 cai com a luz infra vermelha refletida no foto transistor U2 impede que caia no pino 5, que é mantida pelo C1, dessa forma  a tensão no pino 2 sempre vai ser maior que o pino 3 quando o foto transistor e acionado.

BAIXAR ESQUEMAEM PDF

Vídeo explicativo no YOUTUBE

OBRIGADO PELA VISITA

Fotos Fonte stetsom 200A

Transistor da fonte

Diodos

Viper06H

CI oscilador SG3524

Driver
