Taramps linha HD e TL, tensões no processador da fonte e formas de onda CI6 e CI9

Tensões no pic,

taramps diversos

8V de alimentação, azul pisca rápido,  vermelho 2x

9V alimentação, azul pisca rápido, vermelho 2x

10V de alimentação, módulo liga, azul fica forte, fraco, forte, fraco...

Formas de onda CI9, amplificador de erro

Formas de onda CI6, TL712, mistura sinal de áudio e dente de Serra, sai o sinal pwm

Obrigado pela visita

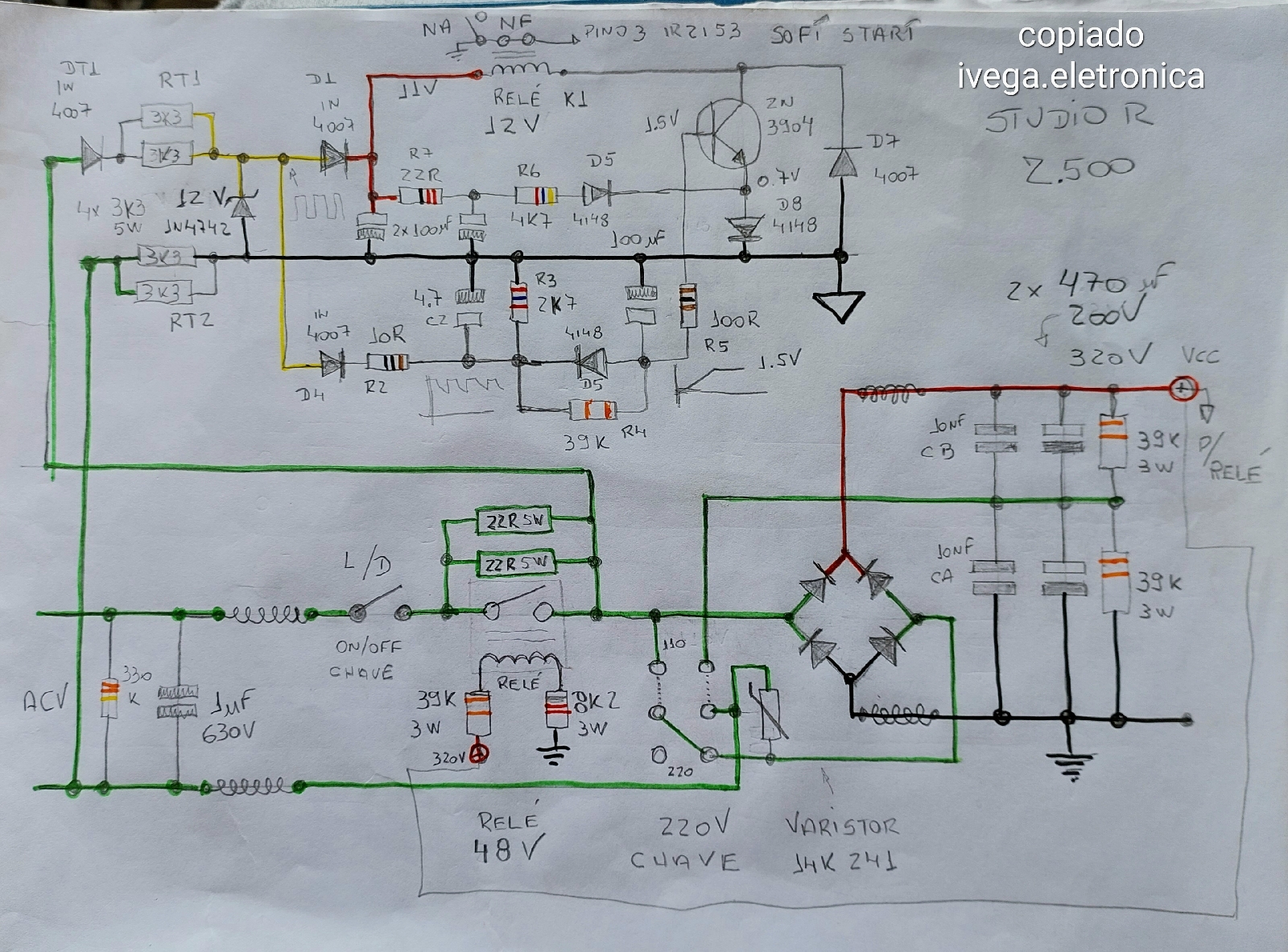

Esquema fonte studio-r z.500 amplificador, mais fotos

Fonte só funciona após relé K1 liberar pino 3 do ir2153

Varistor
